HydroRound II 旋轉B軸

HydroRound II B-Axis Banner

  • 概述 +


    HydroRound II靜壓油旋轉軸承可配置至Nanoform®機械和滾筒式車床上進行刀具常規加工。其設計位於Z軸板，旋轉中心圍繞垂直軸，可使金剛石工具在加工工藝時以360度旋轉的任何方向呈現。對於直徑大於200mm的零件，也可將刀架定位延伸超出旋轉軸的邊緣。

    HydroRound II利用精確的編碼器錯誤映射技術在第一次迭代中進行改進，實現：
    • 標準位置準確度提高10倍
    • 使用B-軸作為超精密刀具刀架
    • XZB驗收零件的形狀準確度目前適用於中心100 mm範圍內的任何工具


  • 功能和優點 +

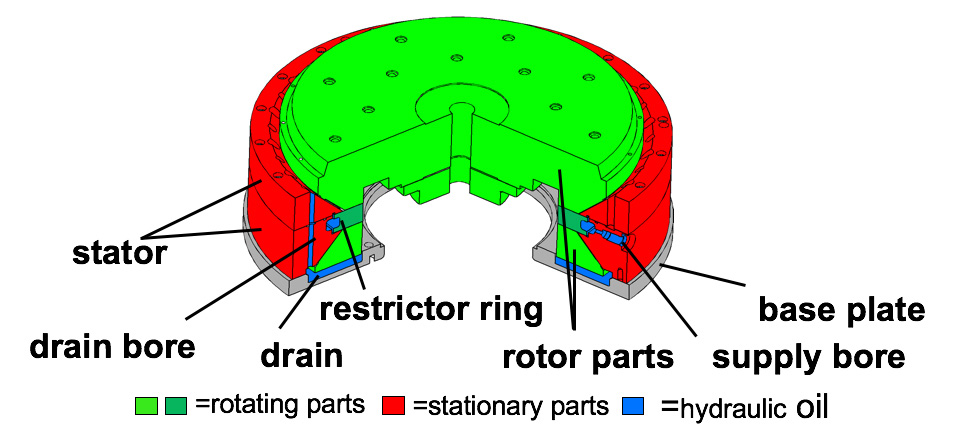

    b-軸切口
    • 通過獨特的自補償限流器設計實現最佳工業剛度，從而提高零件質量
    • 通過Virtual Centering技術（VCT）實現快速刀具設置，提高生產效率
    • 通過使用超精密刀塔實現最高靈活性
    • 對比空氣軸承設計具有更高的阻尼特性
    由B軸製成的菲涅耳模具刀具常規加工可實現：
    • 非受控與受控波紋工具使用的對比
    • 進行完整的工具掃描，提高工具利用率
    • 製造不能用單個金剛石工具製造的高曲率零件

    PRECITECH獨家提供的Virtual Centering技術

    B軸和Virtual Centering技術的使用

    傳統道具常規加工將工具直接設置在B軸的中心通常非常耗時。使用VCT，可將刀具設置在靠近B軸的中心，類似於2軸機床上的刀具設置。UPX控制器利用X和Z運動使工具保持垂直於曲面，就像刀具位於B軸的中心一樣。

  • 規格 +


      381 mm（Nanoform 700 Ultra） 330mm（Nanoform X和滾筒式車床）
    工作台尺寸 直径381 mm（15 in.） 直径330 mm（13 in.）
    負載能力 454 kg (1000 lbs.) 225 kg (500 lbs.)
    最大速度 10 RPM
    電機扭矩 6.8 N-m (6 ft-lbs.) 4.1 N-m (3 ft-lbs.)
    徑向誤差運動 上表中0.10 μm (4 μin.) @ 1 in.
    錐形誤差 1.0 nm/mm (1.0 μin./in.)
    徑向剛度 525 N/μm (3,000,000 lbs./in.) 225 N/μm (1,280,000 lbs./in.)
    軸向剛度 875 N/μm (5,000,000 lbs./in.) 600 N/μm (3,428,000 lbs./in.)
    瞬時剛度 17 N-m/μrad (150 lbs.-in./μrad) 3.4 N-m/μrad (30 lbs.-in./μrad)
    定位準確度 +/- 0.1 弧秒（行業標準提高10倍+/- 1弧秒）

    *可以減少至 <1 μin. at the working height of the tools by employing Precitech's exclusive UltraMapping optionm>

  • 示例應用 +

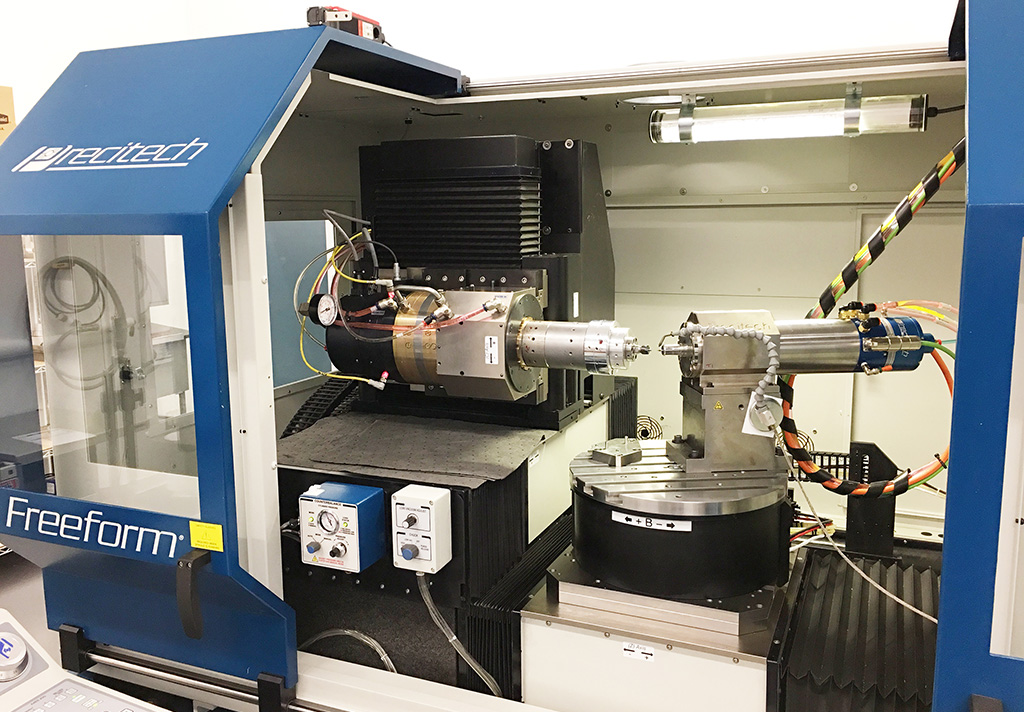

    Y軸多級工裝板配件

    帶Levicron主軸，Freeform TL上的大型HydroRound® II®

    Y軸零件保持階段

    DRL2000HS上的小型HydroRound® II

    Levicron主軸更換

    用作超精密刀塔，Freeform TL上的大型HydroRound® II®

    顯示10個固定刀具，雙FTS1000，2個標記主軸（或Levicron主軸）和16個單獨的噴霧



  • 手冊 +


    pdf下載圖標 HydroRound II B-軸手冊 - 英文

    pdf下載圖標 HydroRound II B-軸手冊 - 中文
