可拆卸垂直軸

Y-Axis removable vertical axis header

  • 概述 +


    Precitech可拆卸垂直軸可幫助NANOFORM系統的用戶現場將系統從雙線性軸機器轉換至三線性軸機器。油靜壓軸承和直線電機驅動可拆卸的垂直軸，使您的PRECITECH系統具有完整的輪廓軸。可拆卸垂直軸可作為所有新機器附件或作為現場改造配件。

    主要優勢：

    • 為您的超精密雙軸車床增加了經濟型可拆卸Y-軸，豐富您的產品組合
    • 我們的標準測試零件具有受擔保的車削和光柵切割規格，能確保您的零件質量。
    • 易於安裝和拆卸能節省生產時間


  • 主要功能 +


    • 雙氣動平衡系統可最大限度地提高負載能力和熱穩定性
    • 單線性電機和對稱盒式滑動設計進一步改善了熱性能
    • 用於確保安全的堅固的制動系統
    • 用於內部組件訪問的可拆卸蓋板
    • 平衡的提升點可便於安裝

  • 規格 +


    主要規格

    轉動性能
    （在XZ和YZ上）    		 表面粗糙度 < 1.0 nm Sa
    形狀準確度 < 0.15 μm P-Vd>
    XYZ光柵銑削性能 表面粗糙度 < 10 nm Sa
    （3 nm 以下可實現最佳
    材料和切割條件    ）
    形狀準確度 < 0.2 μm P-Vd>
    Y-軸行程 100 mm
    負載能力 18.2 kg (40 lbs.)
    縮放反饋分辨率 8 pm (0.008 nm)
    編程分辨率 0.01 nm

    技術規格

    線性靜壓導軌 說明
    類型 具有對稱線性電機佈置的靜壓軸承導軌
    行程 Y：100mm (4.0 in.)
    最大進給率 1,500 mm/min (59 in./min)
    驅動系統 線性電機
    位置反饋分辨率 8 pm (0.008 nm)
    Y-軸直線度 水平，垂直：0.2 μm (0.8 μin.) 全行程
    靜壓供油系統 智慧伺服控制，低脈動泵，可選的熱控制

  • 示例應用 +

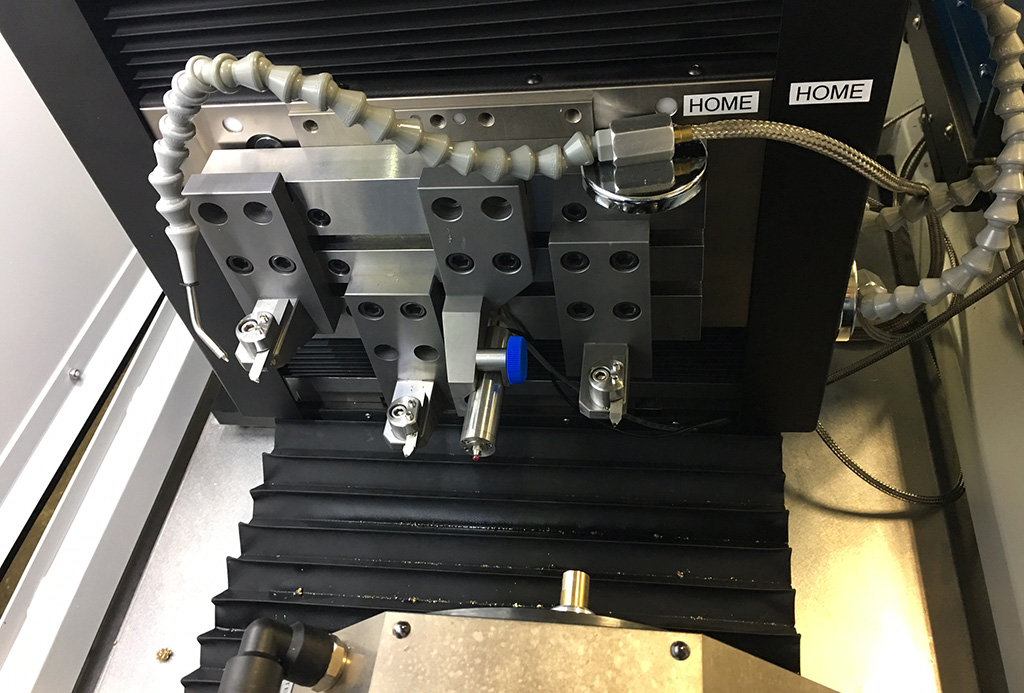

    Y軸多級工裝板配件

    多級工具板可容納金剛石工具和探頭，進而提高了應用靈活性

    Y軸零件保持階段

    用於光柵切割和銑削的垂直軸上的零件保持階段

    Levicron主軸更換

    Levicron高速主軸能取代HS-150，實現更高效的銑削



  • 手冊 +


    pdf下載圖標 可拆卸垂直軸手冊 - 英文
