快速刀具伺服

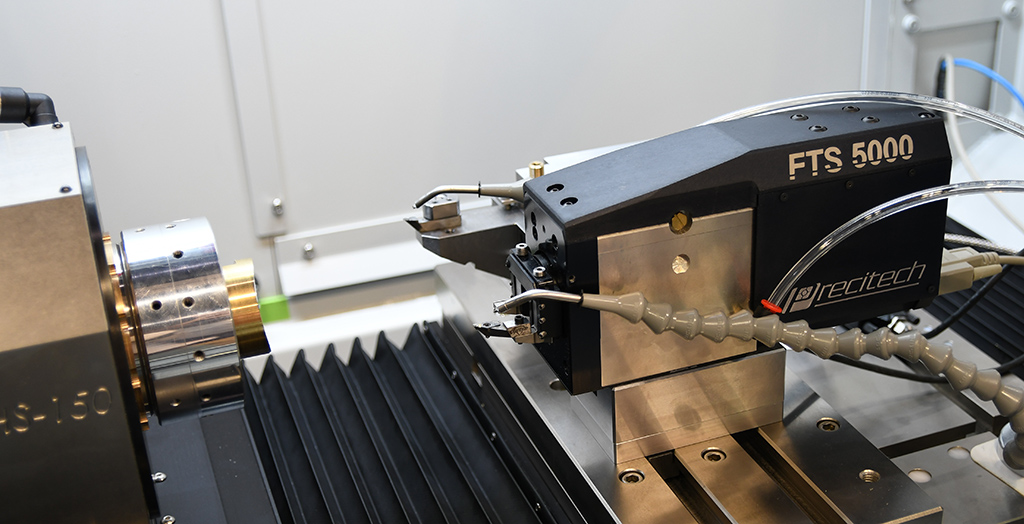

fast tool servo 5000
  • FTS 5000 +


    FTS系统提出一種快速製造包括光管理微結構,複曲面光學和隱形眼镜,透鏡陣列和雷射準直器中的機械性能等自由曲面的方法。FTS切割通常比其他伺服刀具切割方法快10-15倍(例如,XZC加工)。

    Precitech利用FTS 5000再次確定了超精密加工的先進技術。它解決了包括抬頭顯示器(HUD)和虛擬現實(VR)在內的許多新市場的新興需求。

    5mm的行程和40g的峰值加速度實現了業內完美的結合。這轉化為對更高複雜性零件更快的生產效率。

    此外,FTS 5000牽引器採用緊湊的體積,適合標準刀架尺寸,節省了機器空間。它實現了與當前的PRECITECH加工中心的無縫集成。


    優勢
    • 零件加工速度比競爭產品快3倍,且具有史無前例的40g峰值加速度
    • 緊湊的體積節省寶貴的刀具空間(相當於標準刀架)
    • 利用5mm行程豐富您的產品組合
    • 通過FastCom III控制器與機器控制器無縫集成,易於使用

    主要規格
    典型表现 表面粗糙度 < 4 nm Sa
    形狀準確度 < 0.3 μm P-Vd>
    峰值加速度 400 m/sec2 (40 g峰值加速度)
    持續加速度 250 m/sec2 (20 g峰值加速度)
    行程 5000 μm
    常見加速度 2000 μm @ 100 Hz
    1000 μm @140 Hz
    250 μm @ 280 Hz
    100 μm @ 440 Hz

    Dynamic Step Response Control (DSRC)

    Traditional fast tool servos will become unstable and fault at command steps greater than 20 µm. Exclusively available on the FTS 5000, DSRC increases the size of the allowable step command to up to 350 µm. It also drastically decreases response time to a step change in velocity, which is common in lens array applications.

    DSRC off full fast tool servo

    Position in response to a 10 and 17 μm step change with DSRC off. Note the rapid (~0.2 ms) settling time for the 10 µm step and the onsetting of instability at the 17 µm step.

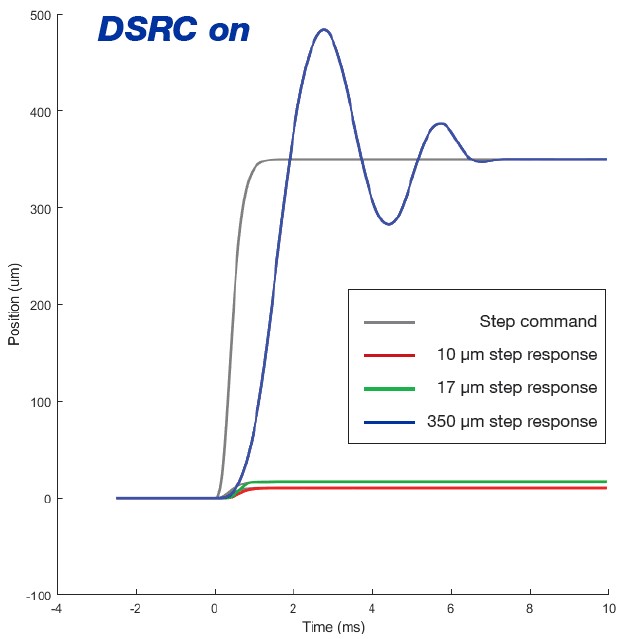

    DSRC on full fast tool servo

    Position in response to a 10, 17, and 350 µm step change with DSRC on. Note the elimination of the 17 µm step instability and the stable response for the 350 µm step.

  • FTS 70/35 +


    .FTS 35具有35 μm 的可用行程,最大工作頻率為1kHz。.FTS 70具有70 μm 的可用行程,最大工作頻率為900 Hz。由壓電陶瓷器件驅動刀具運動,並由0.5 nm分辨率的電容量具提供位置反饋。FTS 70/35使用“一對一”壓電運動來實現刀具運動技術,具有實現最大化刀具力矩剛度的高剛度屈曲。


    主要規格
    模型 FTS 70 FTS 35
    行程 70 µm ≈ 100 Hz 35 µm ≈ 140 Hz
    峰值加速度 3000 m/s2 5000 m/s2
    典型形狀  < 0.3 µm PVd> < 0.2 µm PVd>
    典型光潔度 < 3 nm Sad> < 2 nm Sad>
    伺服寬頻 900 Hz 1000 Hz
    FastCom控制系統
    操作系統 Windows 7
    DSP Sharc ADSP
    典型位置命令更新率 20 - 35 kHz
    D至A轉換器 18位元超低噪音
    更新時間抖動 < 50 nsd>
    GUI 基於Windows的UPX風格
    兩個可選配備
    基準庫 - 定義常用基準(對齊)標記切割路徑的編程對象
    具有混合區和即時工具補償的第20階非球面透鏡陣列
